屏蔽箱的分類及組成
2023-02-25 11:57:46
?隨著科技不斷的發展，各種輻射與電磁干擾對我們生活與工作造成了一定的影響，所以屏蔽箱現在成為了相當多企業不可缺少的測試設備之一。屏蔽箱是利用導電或?qū)Т挪牧现瞥傻臍ぁ濉⑻住⒌取４蠹乙苍S對于屏蔽箱并不了解，今天就由東莞眾威廠家的工作人員為大家介紹一下屏蔽箱的分類及組成：
一、屏蔽箱的分類
1、電磁屏蔽
電磁屏蔽防止高平電磁波干擾，用于抑制噪聲源和敏感設備距離較遠時通過電磁場耦合產生的干擾。電磁屏蔽必須同時屏蔽電場和磁場，通常采用低電阻率的導體材料。空間電磁波在射入到金屬體表面時會產生反射損耗和吸收損耗，使電磁能量被大大衰減，從而達到屏蔽的目的。在電磁屏蔽時，屏蔽體本身可以不接地，但為了避免發生靜電耦合，所以電磁屏蔽導體一般也做接地處理。
2、靜電屏蔽
靜電屏蔽防止靜電耦合干擾，是指對靜電場的屏蔽，即利用低電阻率導體材料做成容器，把電力線限制在容器內部，也可以使外部電力線進不到容器內部。在靜電屏蔽時，屏蔽導體必須接地，屏蔽體和接地線都是具有良好導電性能的金屬屏蔽材料。其中主要防靜電主要的防護作用是在機柜上，可以選用防靜電比較好的機柜。
二、屏蔽箱的組成

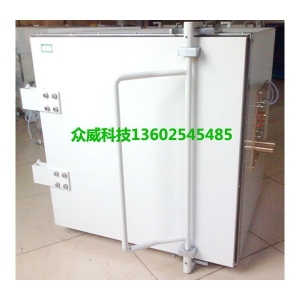

屏蔽箱由屏蔽箱體、屏蔽門、濾波器、信號濾波器、通風波導和截止波導管、電磁吸收材料等組成。
1、屏蔽殼體
電磁屏蔽機房采用冷軋鋼板焊接式結構。屏蔽殼體骨架用優質槽鋼、方鋼和型鋼焊成網格，地面、墻面和頂部分別用厚度2~2.5mm的優質冷軋鋼板焊接而成。具有很高的強度和剛性，完全能起到物理防護和電磁防護的作用。
2、屏蔽箱濾波器
濾波就是利用器件的頻譜特性，控制有害干擾的流向或吸收干擾以達到控制干擾的目的。濾波技術是抑制傳導干擾的主要手段之一，也是提高電子設備抗傳導干擾能力的重要措施。
3、通風波導
通過計算風量，選擇通風波導面積和數量，在屏蔽殼體上安裝六角蜂窩狀的通風波導窗。通風波導窗是按照微波理論(截止波導)及嚴格工藝，蘇州中冀屏蔽箱，用模具制成六角蜂窩狀截止波導管通過真空鉛焊接構成。
4、內部吸波材料
內部吸波材料，主要是吸收屏蔽箱內的電磁反射波，消耗信號功率的作用。
以上屏蔽箱的分類及組成就分享到這里了，屏蔽箱具有減弱電磁干擾的作用，在一定程度上能夠很好地保障電子設備檢測的順利進行。大家可以結合上次我們提到的屏蔽箱的工作原理一起來了解。
